技術特性
無液控時，此閥截止油液從③向②雙向流動。V是可通大氣的彈簧腔，該腔采用O型圈密 封內(nèi)部油道，防止油液流入該腔。當遠端液控信號到達①時，閥芯移動，②到③ 雙向接 通。由于采用帶泄油孔的彈簧室，因此可以在任何油口對插件完全加壓，而不會影響所 需的液控壓力。
-

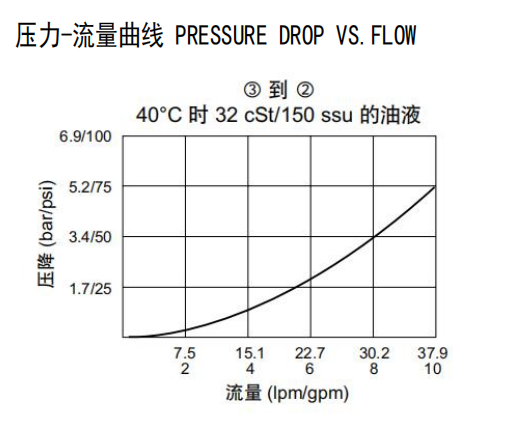

技術曲線
-
技術參數(shù)
流量See PRESSURE DROP VS.FLOW graph插孔VC10-3過濾參考《油液清潔度》額定壓力:240bar
內(nèi)泄漏Max 82 ml/min(5 cubic inches/min) at 207 bar3000(psi)溫度-40°F to +250°F(-40°C to +120°C)油液：Mineral-based fluids with viscosities of 7.4 to 420 cSt.(礦物油粘度)彈簧調(diào)壓范圍：（采用 7.6 bar（110 psi）彈簧）： 閥芯位移：7.6 bar（110 psi） 閥芯完全換向：9.1 bar（132 psi） -
